公司做這個型號的產品也生產好幾年了，突然有彈簧針pogopin卡住的情形發生，首先想到的公司是否有過什么設計變更，一查之下還真的有過設變更改彈簧針的MPN料號，不過等真正不良品送回來分析后卻發現，怎么設計變更前、后都有不良品，而且不良的現象都類似？所以就不一定跟設變有關系？

再觀察實際不良品后發現其表面似乎有助焊劑(Flux)干了以后所呈現來的稍稍殘留痕跡，而且部份彈簧針的板子摸起來似乎稍微有點黏黏的，詢問代工廠后了解這個是手焊產品，強烈懷疑有助焊劑沾污到彈簧針內部造成卡住不良。

后來從幾個方面去分析，找出了彈簧針(Pogo Pin)卡住的原因所在，具體分析如下：

1、彈簧針(pogopin)在焊接時時否有無助焊劑粘污的可能。
為了弄清楚這個問題，我們特地找了客戶產品的代工工廠去查看，詢問了解；代工工廠反饋的是之前沒遇到過類似的問題；一般pogopin卡Pin的原因可能有：針頭被撞歪或有異特掉入針管卡住，針管變形等。于是我們就拿了些不良品回來做分析。

2、詢問代工廠焊接后助焊劑有沒做清理
回答說不建議使用任何溶劑來清潔彈簧針。我們自己做了實驗，使用棉花棒醮上IPA來回壓縮彈簧針10次做清潔，總共使用IPA清潔了12根有卡住情形的彈簧針，清潔后一個小時檢查發現有1/12還是不良，過了24小時候再檢查發現有2/12不良，過了72小時候再檢查發現變成了6/12不良，所以使用IPA清潔真的不是有效的方法，原因可能是IPA只能軟化助焊劑，等到IPA揮發后，助焊劑又會慢慢變硬，讓彈簧針卡住的問題重複發生。

結論：

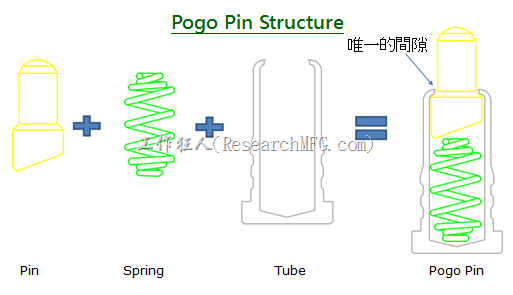

后來經過清查工廠作業手法后，得到正面的回復說工廠在手焊作業時，作業員會使用清潔劑(solvent)來刷洗焊接后的助焊劑殘留物，有時候作業員會連彈簧針的正面也一起清潔，清潔后會將彈簧針放正，助焊劑應該就是這樣隨著清潔劑一起流入彈簧針(Pogo Pin)的腔體內而造污染的，還好最后答案令人肯定，還真虧有「代工廠駐廠人員」的協助當場發現了這個作業手法，否則這個案子可能得再經一番折騰。
