]]>下面說說蘋果電腦 MagSafe 電源接口的內部結構和工作原理：幾個觸點都是干什么的？充電的過程和指示燈變色的原理是什么？蘋果電腦是怎么讀出 MagSafe 電源的型號和序列號的？
蘋果電腦 MagSafe 電源接口有 5 個觸點，最外側的兩個用于接地，靠近中間的兩個觸點用于傳輸電力，最中間那個用于電腦和充電器的芯片之間傳輸信號。
觸點是對稱的，所以插反了也沒問題。另外老款 MagSafe 電源的中間那個觸點明顯比另外四個細的多。觸點外面那一圈金屬用于吸附蘋果筆記本的電源口，但沒有磁力，Mac 主機的電源口有磁力（你拿鑰匙什么的伸過去也能被吸?。?。

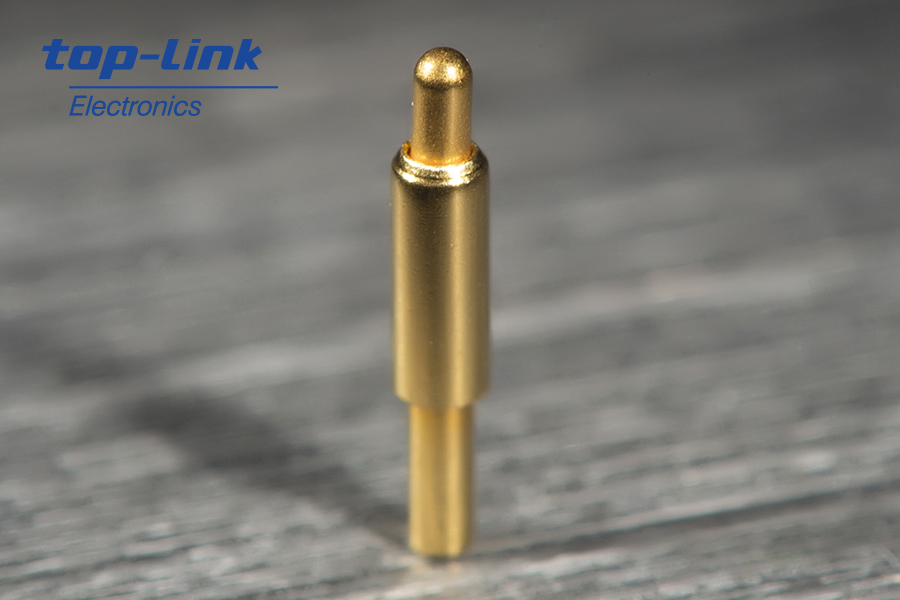

MagSafe 所使用的彈簧觸點針就是pogo pin ，而且由于 MagSafe 是蘋果筆記電腦的充電接口，所以對電流有很大的要求，為了獲得更好的接觸 MagSafe 上所使用的 pogo pin 除了電流的要求外，還有外表的電鍍層的厚度及以彈簧針的力度等都有嚴格的要求，別小看這么的一個東西，里面的技術可不少，拓普聯科就為國內知名手機廠家oppo提供過類似的pogo pin 解決方案。
MagSafe 的電路結構
扒開 MagSafe 電源接口外面的保護層，可以看到電路板上的 LED 燈（圖中間的白色部分）和一顆小小的芯片（較遠一側那個黑色的方塊）。它儲存電源的序列號等身份信息，控制充電電流，控制指示燈顏色。
每次把 MagSafe 電源插到蘋果電腦側面的接口上時，會經過以下步驟：
- 插到電腦上之前，MagSafe 只維持大約 100 μA 的極弱電流
- 插頭吸到蘋果電腦上一瞬間，MagSafe 電源檢測到上面說的那股極弱電流遇到了阻性負載，電阻值也吻合，于是開始全功率供電。蘋果電腦檢測到電源口有供電后，就通過接口中間那個觸點讀取 MagSafe 芯片里儲存的身份信息，確認后就接受供電。
- 蘋果電腦通過接口中間那個觸點發送信號給 MagSafe 電源里的芯片，控制插頭上那顆 LED 燈改變顏色以顯示供電狀態：電池充電中（橙色）還是電池已充滿只給主機供電（綠色）。

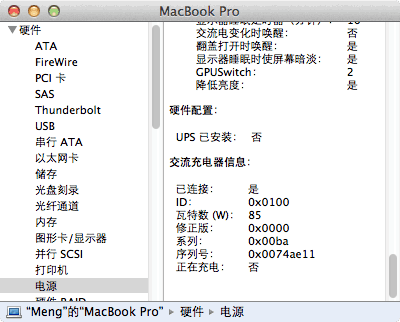

你打開 Mac 的 “系統信息”，在硬件欄里也能看到當前所接的 MagSafe 電源的信息，就是通過中間那個觸點從電源自帶那顆芯片傳過來的。
