]]>大電流扭簧端子 介紹
產品概況
公司具有豐富的大電流扭簧端子的制造經驗，產品廣泛應用于電動汽車、能量存儲、工業自動化等大電流傳輸領域。
產品特性
- 尺寸范圍從1.5mm~14mm
- 載流范圍15A~500A
- 接觸面積大，耐插拔（1萬次以上）
- 振動和沖擊環境中具有良好的穩定性
規格參數
| 序號 | 端子規格 | 配合插針 | 基本尺寸 Size（mm） | 機械參數 | 電氣參數 | |||
| 直徑（Φd 0/-0.03） | Machine parameter | Electrical parameter | ||||||
| ΦD | A | 插入力 | 拔出力 | 工作電流current（A) | 接觸電阻resistance（mΩ） | |||
| N （Max） | N （Min） | |||||||
| 1 | 1.5 | 1.5 | 1.85 | 6.5 | 5 | 2 | 20 | 3 |
| 2 | 2.4 | 2.4 | 2.95 | 8 | 9 | 4 | 35 | 1.5 |
| 3 | 3 | 3 | 3.55 | 8 | 9 | 4 | 40 | 1 |
| 4 | 3.6 | 3.6 | 4.55 | 10 | 12 | 5 | 80 | 0.55 |
| 5 | 6 | 6 | 6.95 | 20 | 18 | 7 | 130 | 0.3 |
| 6 | 8 | 8 | 9.36 | 25 | 28 | 15 | 185 | 0.25 |
| 7 | 9.1 | 9.1 | 10.55 | 20 | 30 | 17 | 240 | 0.17 |
| 8 | 10.3 | 10.3 | 11.65 | 25 | 30 | 17 | 260 | 0.15 |
| 9 | 12 | 12 | 13.35 | 25 | 35 | 22 | 300 | 0.1 |
| 10 | 14 | 14 | 15.35 | 30 | 35 | 25 | 350 | 0.07 |
The post 大電流轉簧端子 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 儲能連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>儲能連接器 介紹
產品概況
儲能連接器的外形尺寸緊湊 ，可360度旋轉，特別適用于需要盲插及狹小空間等場合，廣泛應用于能量存儲、電動汽車、軌道交通、流程控制和自動化、重型設備等領域。
產品特性
- 防誤觸；
- 360°旋轉插頭；
- 多種端接方式；
- 快速的插拔設計

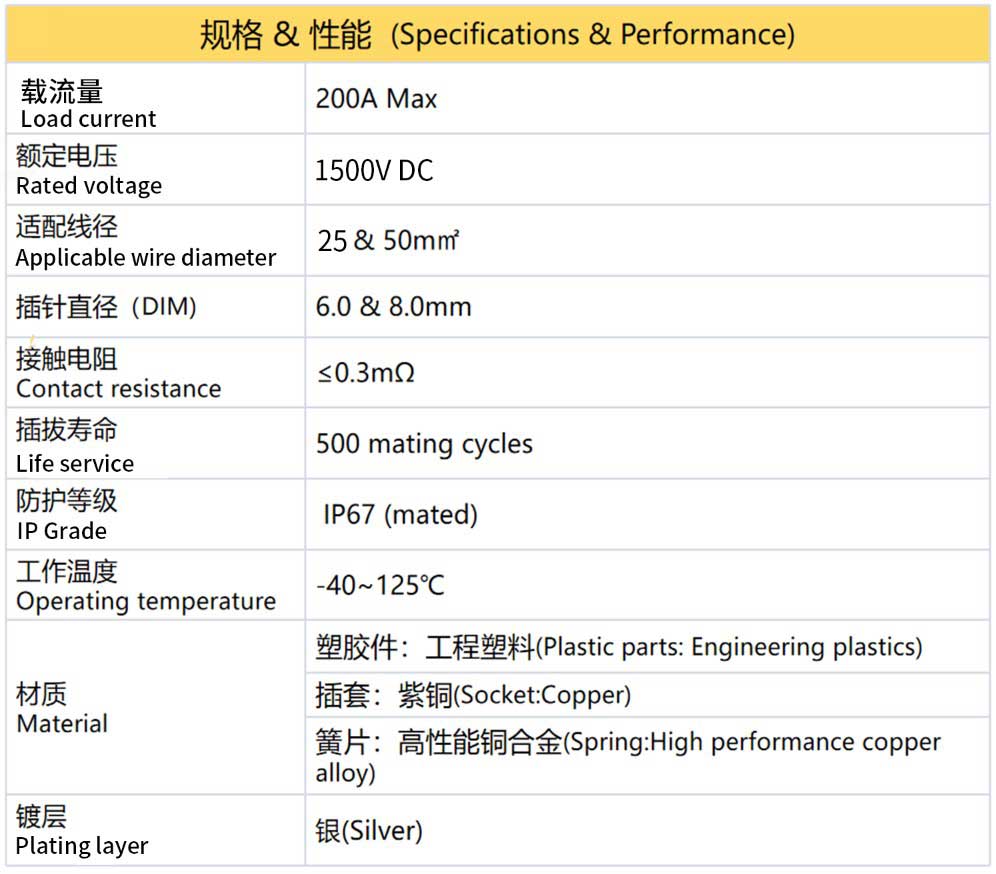

產品規格
The post 儲能連接器 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>The post 大電流扭簧/冠簧端子 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).
]]>大電流扭簧\冠簧端子 介紹
產品概況
公司具有豐富的大電流扭簧端子的制造經驗，產品廣泛應用于電動汽車、能量存儲、工業自動化等大電流傳輸領域。
大電流端子產品手冊下載 （下載碼：tnn2）
大電流端子產品手冊下載 （下載碼：tnn2）
產品特性
- 尺寸范圍從1.5mm~14mm
- 載流范圍15A~500A
- 接觸面積大，耐插拔（1萬次以上）
- 振動和沖擊環境中具有良好的穩定性
產品類型
簧片
大電流端子
產品應用
規格參數
插針扭簧選型表
| 序號 No. |
壓線規格 (mm2) |
電流 | 插針 | 扭簧 | 插拔力 范圍 |
壽命 | ||||||
| 插針規格 (mm) |
扭簧規格 (mm) |
扭簧長度 | 材料規格 | 材料牌號 | ||||||||
| 長款 | 短款 | 反爪 | 反爪 | |||||||||
| 1 | 1.5 | 5A-8A | 0.97 | 1 | 6 | 4 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 0.3-3N | 10000 |
| 2 | 2.5 | 8A-10A | 1.47 | 1.5 | 6 | 4 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 0.3-5N | 10000 |
| 3 | 4 | 10A-15A | 1.57 | 1.6 | 6 | 4 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 0.5-5N | 10000 |
| 4 | 6 | 12A-18A | 1.97 | 2 | 6 | 4 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 0.5-5N | 10000 |
| 5 | 8.0/10.0 | 15A-20A | 2.77 | 2.8 | 10 | 5 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 2-8N | 10000 |
| 6 | 16 | 20A-30A | 2.97 | 3 | 10 | 8 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 3-9N | 10000 |
| 7 | 25 | 30A-50A | 3.57 | 3.6 | 10 | 8 | 12 | 上：8mm下：8mm | 0.2 | C17510 | 5-15N | 10000 |
| 8 | 35 | 50A-80A | 3.97 | 4 | 10 | 8 | 20 | 上：8mm下：8mm | 0.2 | C17510 | 6-18N | 10000 |
| 9 | 50 | 100A-180A | 5.97 | 6 | 20 | 14 | 20 | 上：8mm下：8mm | 0.3 | C17510 | 8-20N | 10000 |
| 10 | 70 | 200A-260A | 7.97 | 8 | 20 | 16 | 20 | 上：8mm下：8mm | 0.5 | C17510 | 15-35N | 10000 |
| 11 | 95 | 260A-310A | 9.97 | 10 | 25 | 18 | 25 | 上：8mm下：8mm | 0.5 | C17510 | 20-40N | 10000 |
| 12 | 120 | 350A-410A | 11.97 | 12 | 25 | 18 | 25 | 上：8mm下：8mm | 0.5 | C17510 | 20-40N | 10000 |
| 13 | 135 | 380A-500A | 13.97 | 14 | 33 | 25 | 25 | 上：8mm下：8mm | 0.5 | C17510 | 30-50N | 10000 |
| 14 | 150 | 500A-610A | 15.97 | 16 | 30 | 25 | 25 | 上：8mm下：8mm | 0.5 | C17510 | 30-60N | 10000 |
冠簧選型表
| 序號 No |
扭簧規格 (mm) |
適用插針規格 (mm) |
扭簧長度 (mm) |
電流 (80℃) |
分離力 | 安裝方式 | 壽命 | |
| 長款 | 短款 | |||||||
| 1 | 1 | 1 | 6 | 4 | 10A-15A | 0.3-3N | 收口 Close-up |
10000 |
| 2 | 1.5 | 1.5 | 6 | 4 | 20A-30A | 0.3-5N | 收口/壓蓋 | 10000 |
| 3 | 1.6 | 1.6 | 6 | 4 | 30A-40A | 0.5-5N | 收口/壓蓋 | 10000 |
| 4 | 2 | 2 | 6 | 4 | 40A-50A | 0.5-5N | 收口/壓蓋 | 10000 |
| 5 | 2.8 | 2.8 | 10 | 5 | 50A-80A | 2-8N | 收口/壓蓋 | 10000 |
| 6 | 3 | 3 | 10 | 8 | 80A-100A | 3-9N | 壓蓋 | 10000 |
| 7 | 3.6 | 3.6 | 10 | 8 | 100A-120A | 5-15N | 壓蓋 | 10000 |
| 8 | 4 | 4 | 10 | 8 | 120A-150A | 6-18N | 壓蓋 | 10000 |
| 9 | 6 | 6 | 20 | 14 | 150A-200A | 8-20N | 壓蓋 | 10000 |
| 10 | 8 | 8 | 20 | 16 | 250A-300A | 15-35N | 壓蓋 | 10000 |
| 11 | 10 | 10 | 25 | 18 | 350A-400A | 20-40N | 壓蓋 | 10000 |
| 12 | 12 | 12 | 25 | 18 | 400A-500A | 20-40N | 壓蓋 | 10000 |
| 13 | 14 | 14 | 33 | 25 | 500A-550A | 30-50N | 壓蓋 | 10000 |
| 14 | 16 | 16 | 30 | 25 | 600A-650A | 30-60N | 壓蓋 | 10000 |
