4月12日，在上海東方體育中心舉行的春季新品發布會上，華為推出了FreeBuds TWS真無線藍牙耳機，它采用懸掛式設計，機身小巧。外觀設計上靈感來源于高爾夫球桿，表面為簡約、時尚、輕奢的金屬質感。集穩定連接、音質、優雅外觀于一身。
這優雅的外觀里面是采用的是什么配置呢？借用我愛音頻網的拆解來為大家解答：
1、FreeBuds 耳機充電艙拆解

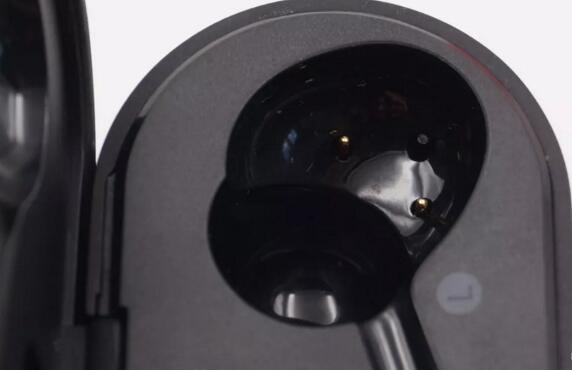

充電插針(pogo pin)和微動開關，開關用來檢測耳機是否放入，開始充電。

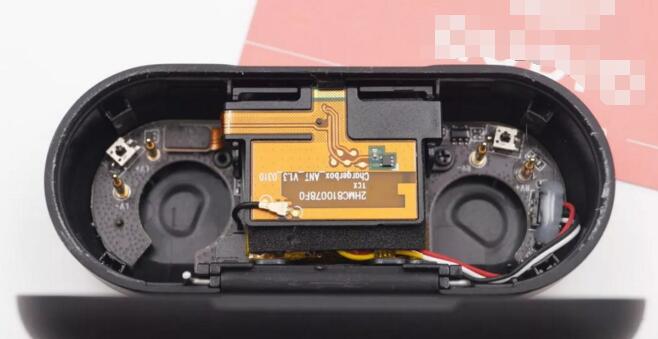

藍牙天線，用于耳機配對使用；pogo pin用于連接耳機充電。
充電pogo pin，電池插座采用膠水固定。
藍牙天線插座部分。

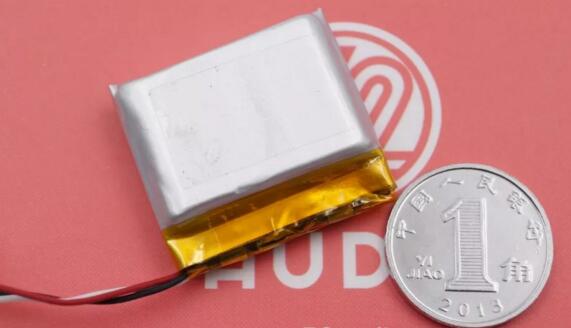

內置鋰電池，寬度和一角硬幣相仿。

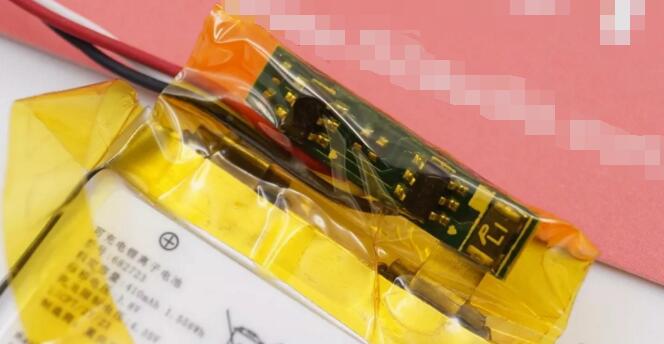

電池保護板有額外的過流保護。

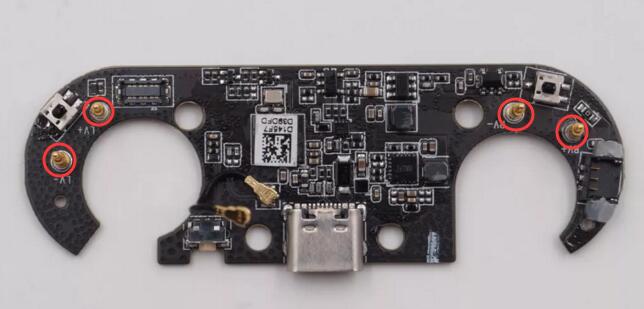

華為FreeBuds充電艙主板
來個鍍金 Pogopin的特寫

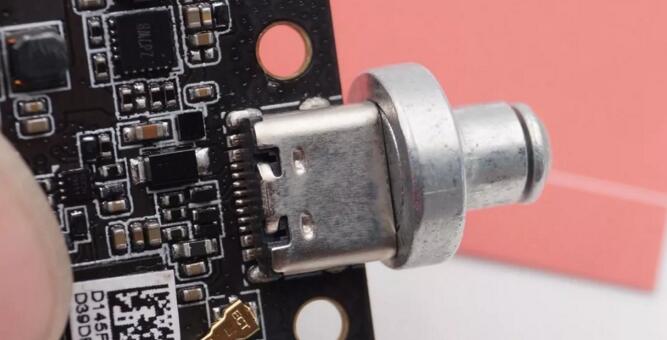

用于充電輸入的USB Type-C插座吸磁。

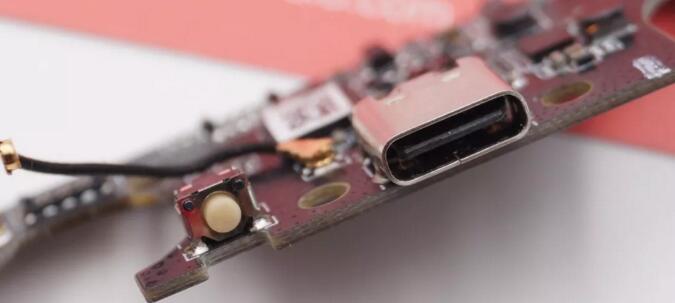

type-c 充電口座子旁有一顆按鍵。

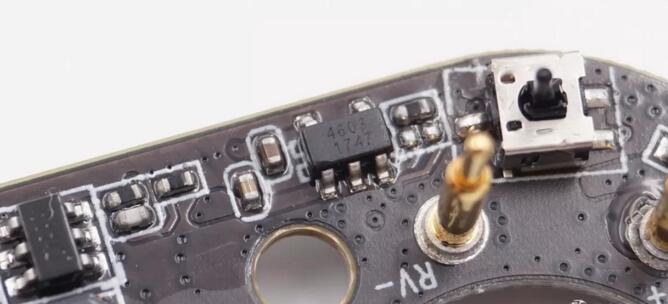

上海韋爾 WS4603負載開關。內置80mΩ低內阻PMOSFET，集成電流限制功能，限制電流最大2A，可由外部電阻編程，采用SOT23-5L封裝，這里用于耳機充電輸出的電流限制。

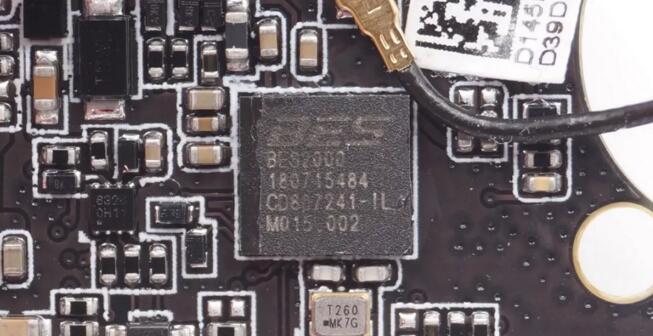

耳機充電艙內部有一塊BES恒玄 BES2000藍牙芯片。
2、FreeBuds 藍牙耳機拆解

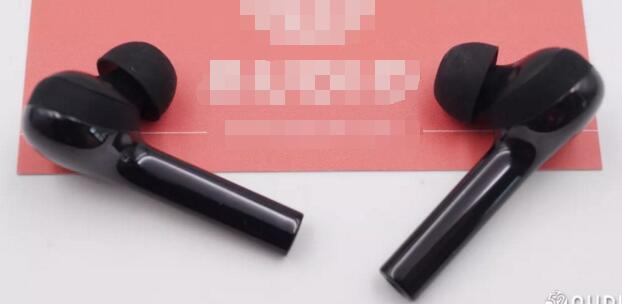

耳機的外觀很簡潔，背部和正面的材質不太一樣，背后是優雅的鋼琴烤漆質感的塑料，正面是普通塑料，是為了兼顧防油脂粘附和防滑。
耳機上的pogopin充電觸點

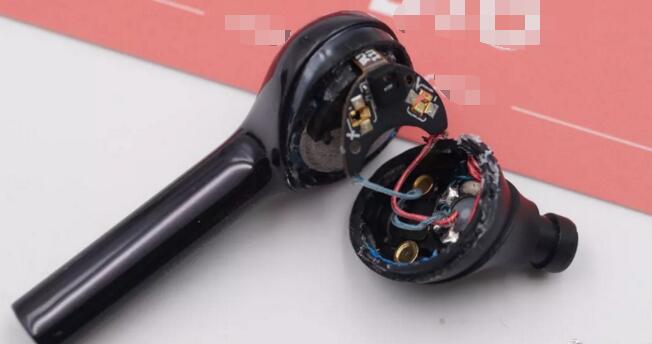

打開耳機殼，可以看到單元只占很小的一部分位置，耳機外殼內部是電路和電池。

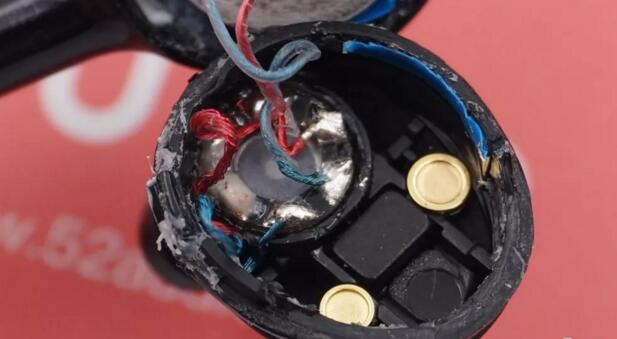

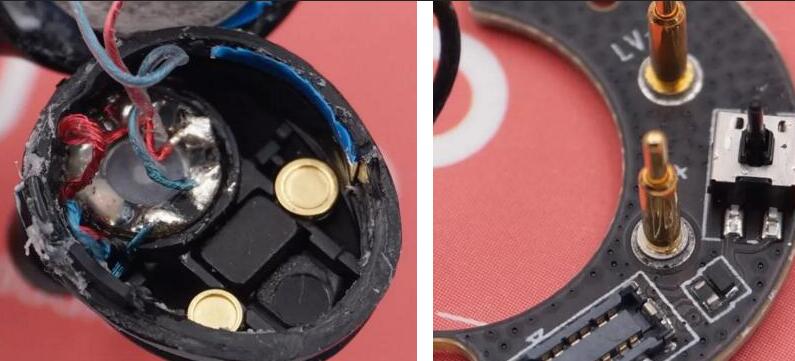

耳機的動圈單元和充電觸點。

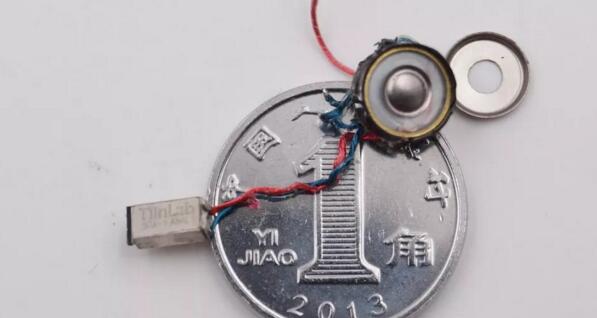

鈦膜動圈單元及TiinLab的動鐵單元。

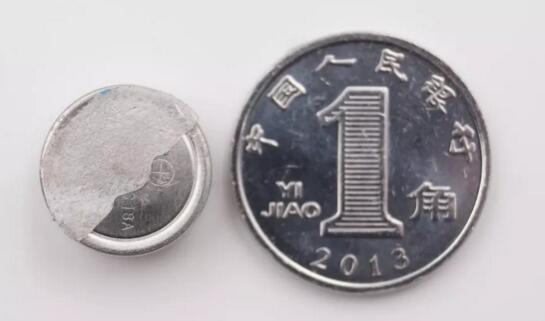

使用的是紫建的可充電紐扣鋰離子電池規格為：LIR1254C，3.7V55mAh

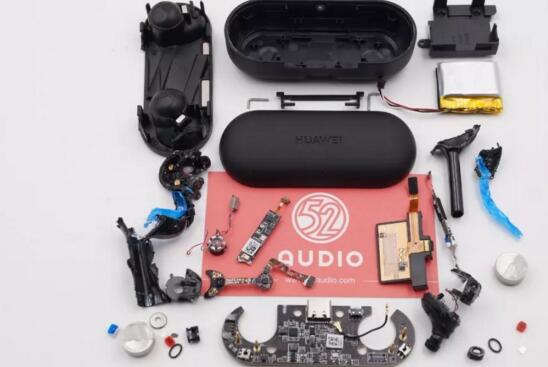

華為FreeBuds拆解全家福。
3、華為FreeBuds 中使用的pogo pin有何不同？
華為FreeBuds 上使用的pogo pin
華為 FreeBuds 上使用的鍍金pogopin連接方案，是由Toplink提供，其壽命可高達5萬次以上以及高達96H以上的鹽霧測試，且實現了極低的阻抗與非常高的可靠性，從而保證了華為 FreeBuds 藍牙耳機電源連接的穩定，可靠。
Toplink可以根據客戶的需求定制Pogopin或pogopin磁吸連接，鹽霧可高達600H，人工汗液可達120H，還擁有特殊的耐電解pogopin。歡迎咨詢。
注：本報告并非完整拆解報告，僅摘選了pogo pin應用部分。
